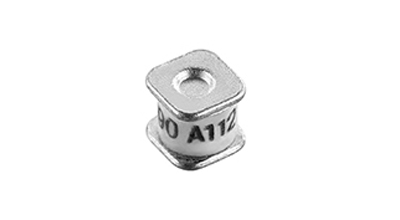

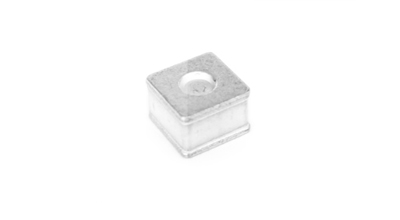

君耀电子(BK) 陶瓷气体放电管 (GDT)

国巨君耀陶瓷气体放电管GDT（Gas Discharge Tubes）和玻璃气体放电管（SPG）与抗浪涌晶闸管（TSS）一样，三者都是开关型过电压保护器件，当电压达到器件的击穿电压后,其电阻瞬间减小为低阻态，泄放浪涌电流，并将浪涌电压限制在一个较低的水平。开关型过电压保护器件的特点是器件导通后其两端的电压会低于器件的击穿电压，常用于通信系统高频信号线浪涌防护。

国巨陶瓷气体放电管（GDT）特点

• 国巨/君耀是国内外的的的陶瓷气体放电管品牌，具有良好的产品稳定性和市场口碑。
• 提供引线式和贴片两种安装方式；
• 有2电极和3电极GDT可供选择；
• 规格型号丰富，可选参数范围多样，适合各种电路的过压保护场景。

陶瓷气体放电管主要参数：

• 直流击穿电压（DC spark-over Voltage）：测量电压应以不大于 100V/s 的上升速率施加；
• 脉冲击穿电压（Maximum Impulse Spark-over Voltage）：
• 标称放电电流（Nominal lmpulse Discharge current）：一般施加 8/20μs 脉冲电流，10 次，间隔 1min；
• 最小绝缘阻抗（Minimum Insulation Resistance）：施加一定的直流电压测量；
• 最大电容(Maximum Capacitance):陶瓷气体放电管GDT最大等效电容；

国巨君耀陶瓷气体放电管（GDT）命名方法：

型号示例一：2RL470M-6-TB

• 2R：2电极陶瓷气体放电管（GDT）；如果3R表示三电极陶瓷气体放电管
• L：放电电流为5kA。如为K表示3kA；E表示1kA
• 470：直流击穿电压为470V。注意种类的电压采用直标方式，和国巨贴片电容和贴片电阻中标称容量和标称阻值的三位数或四位数表示方法不同。例如型号2RK1200M-6的直流击穿电压是1200V。

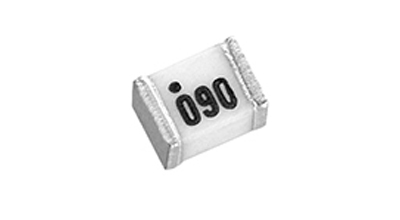

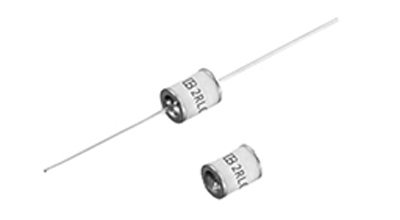

• M：表示这是一共贴片陶瓷气体放电管，采用SMD表面贴装方式。这个位置如果是字母L，表示引线GDT，用DIP方式安装。
• 6：表示外部最大一边的尺寸约为6mm。具体到该型号，实际外部尺寸为6.2mmx4.2mm。
• TB：君耀陶瓷气体放电管部分同一系列里同时提供SMD也有DIP两类安装方式的产品，这时候会在GDT型号增加尾缀，来表示包装方式。TB表示编带包装。S表示散装

型号示例2：B32-230-LF

型号示例3：3RP470M-8-SSS
